施設・設備　（振動台）

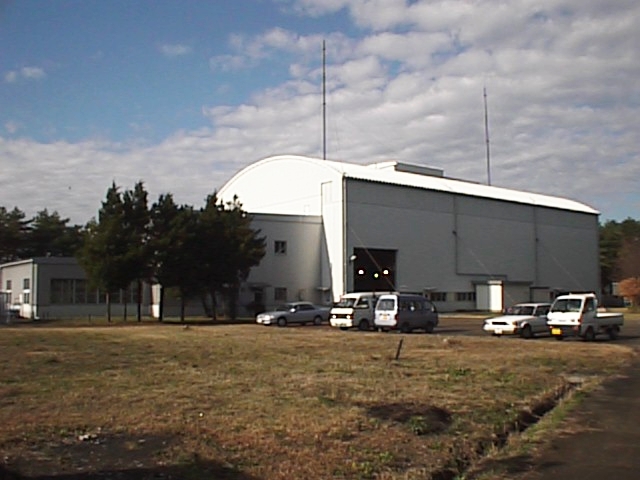

table 　大型耐震実験施設　　外観

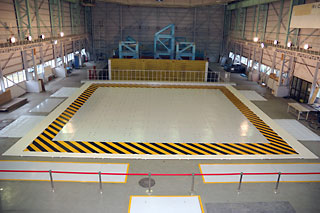

大型振動台　（14.5m×15m）

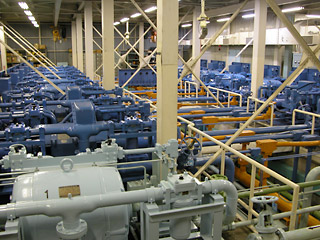

　油圧ポンプユニット







振動台仕様

　加振台サイズ
11Table size

 　 　14.5m×15m

　駆動方式
1 Driving system

 　　 電気油圧サーボ方式
　　 Hydraulic servo control

　油圧源
　 Power supply

 　　 油圧ポンプ
　　 Hydraulic pump system

　振動台制御方式
　 Table control method

 　　 変位制御
　　 Displacement control

　加振方向
　 Shaking direction

 　　 水平一方向
　　 Horizontal (one dimension)

　加振機出力
　 Excitation force

 　　 3600 kN　（900 kN×4）

　最大搭載質量
　 Max. loading capacity

 　　 500 t

　最大振幅
　 Max. displacement

 　　 ±220mm

　最大速度
　 Max. velocity

 　　 1m / sec

　最大加速度
　 Max. acceleration

 　　5m/s2 (500 t)　　　9.4m/s2 (200 t)

　加振周波数範
　 Frequency range

 　　DC ～ 50Hz

　加振波形
　 Excitation wave

 　　正弦波、不規則波、地震波
　　 Sine, Random, Earthquake wave

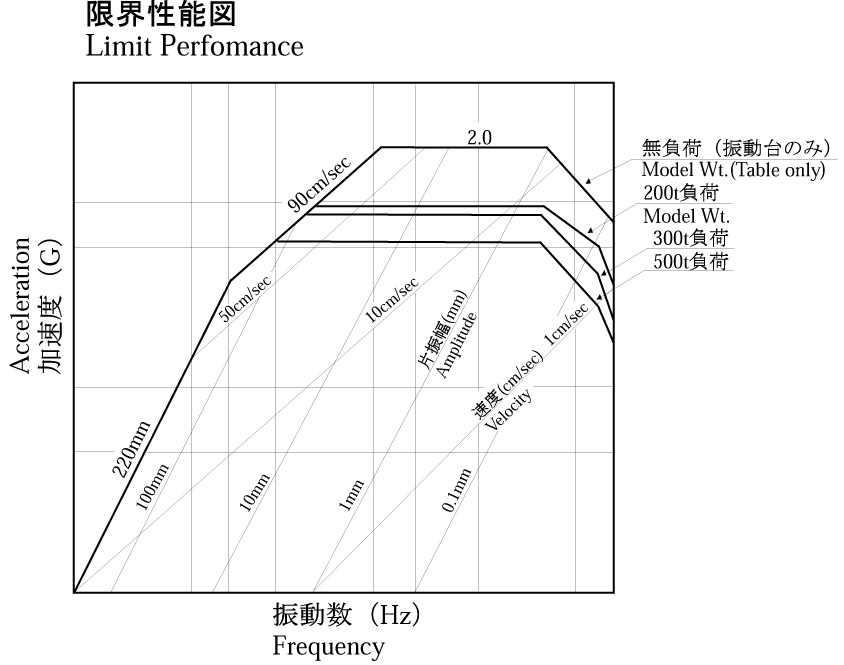

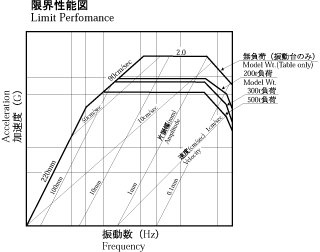

table 　pic　限界性能図　（クリックで拡大）
pic　振動台振動数特性　
 wave
